| ポンプ室･電気室 |
RC造 Ｂ１：ポンプ室 68.82㎡ １Ｆ：電気室 152.67㎡ |
平成5年度 |
| 延床面積 221.49㎡ 建築面積 186.22㎡ |
| 受変電設備 |
6,600V 契約電力82kw |
|

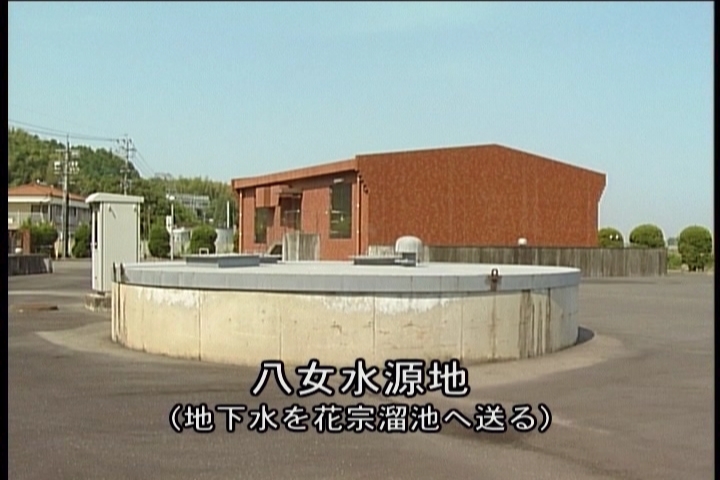

| 取水井 |
内径5.0m×深さ11.8m （GL-11.0m） |
平成5年度 |
| 取水ポンプ |
水中ポンプ 3台 1.74m3/分×15m×11kw φ125
水中ポンプ 2台 0.90m3/分×12m×3.7kw φ80 |
平成6年度
平成19年度 |
| 揚水ポンプ |
片吸込渦巻きポンプ 3台 1.75?/分×70m×30kw φ100×φ80 |
平成6年度 |
| ポンプ中心高＝＋46.100 吸込位置＝＋45.375 |
| ポンプ井 |
容量 570.8? 幅12.1m×長さ12.75m×高さ3.7m |
平成5年度 |
| HWL＝＋50.100 LWL=＋46.400 |
| 揚水管 |
DIP φ300×2,734m |
平成6年度 |
| 導水管 |
DIP φ700×20,358m SP φ700×176m 合計 20,534m |
平成6年度 |
